滚筒跌落试验机介绍

发表时间:2025-07-11  |  点击率:2

滚筒跌落试验机介绍


用途

滚筒跌落试验机可对多种小型轻量的便携式电子产品及相关部件进行连续回转(跌落)试验,调查规定次数后所造成的损坏状况。具体适用对象如下:

  • 消费电子产品:适用于手机、蓝牙耳机、遥控器、电池、移动电源、CD、电子词典、充电器、计算器等,用于测试这些产品的重复自由跌落强度以及考核电器附件的耐跌落性能。
  • 其他小型产品:还可用于插头插座、不带接地触头的插头和固定式或移动式插座、连接器等产品的测试。

标准依据

测试设备通常满足国际GB/T2423.8 - 1995或IEC60068 - 2 - 32,Ed2测试条件;滚筒制作工艺满足GB/T2423.8 - 1995附录标准,部分设备还符合GB4757.5 - 84、JISZ0202 - 87、ISO2248 - 1972(E)等国家标准。

测试目的

         外壳耐用程度:检验产品外壳在多次跌落过程中抵抗损坏的能力,评估其是否会出现破裂、变形等情况。

         内部结构抗摔性能:考察产品内部结构在受到冲击时的稳定性,判断内部元件是否会因跌落而松动、损坏,影响产品的正常功能。

         重复自由跌落适应性:了解产品在模拟用户日常使用中多次自由跌落的情况下,能否保持正常的工作状态和性能。

测试过程

        模拟用户使用过程中手机等产品的自由跌落动作进行试验。具体步骤为:人工把待测产品放入滚筒内,关闭透明盖及防护装置,电机带动滚筒逆时针旋转,滚筒转动一周产品跌落两次。

功能实现

  • 定数旋转:由电机实现滚筒定数旋转,一般旋转速度为5转/分钟。

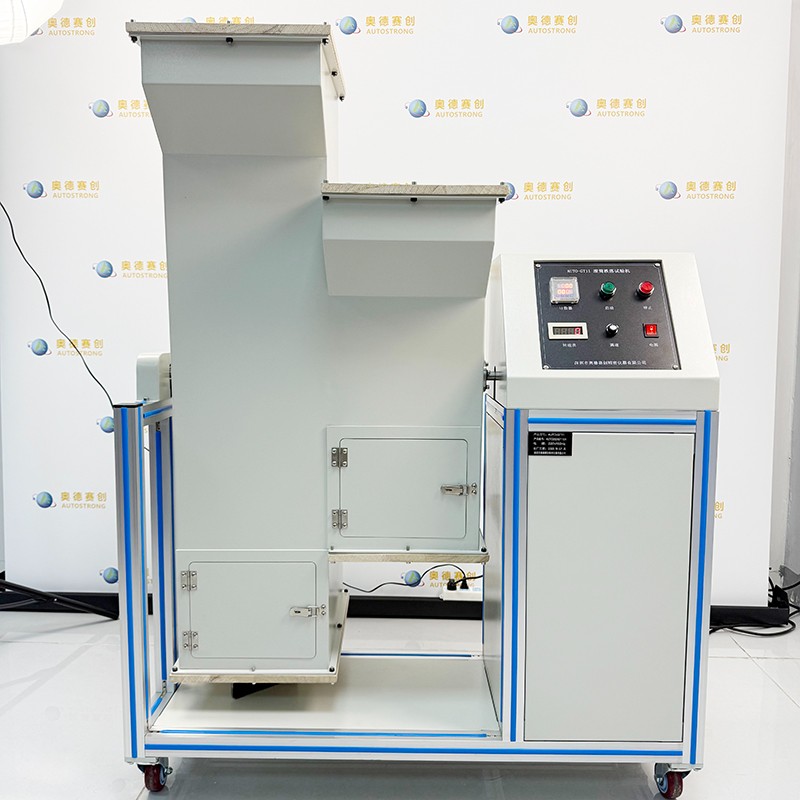

  • 多工位与多高度:通常有双筒等多工位设计,可同时进行多个产品的测试;跌落高度一般有500mm和1000mm两种规格,部分设备的跌落高度可定制。
  • 随机跌落:滚筒结构能保证产品随机跌落,避免非标的摩擦及碰撞运动,使测试结果更接近真实情况。

产品特点

  • 结构与材质:箱体多采用静电烤漆处理,工作台面及磨擦治具等通常采用铝材料表面喷砂处理,具有很强的防腐蚀性,结构紧固,设计合理,整机美观大方。
  • 运行特性:设备运行稳定、低噪音、免维护,能准确地完成测试任务。

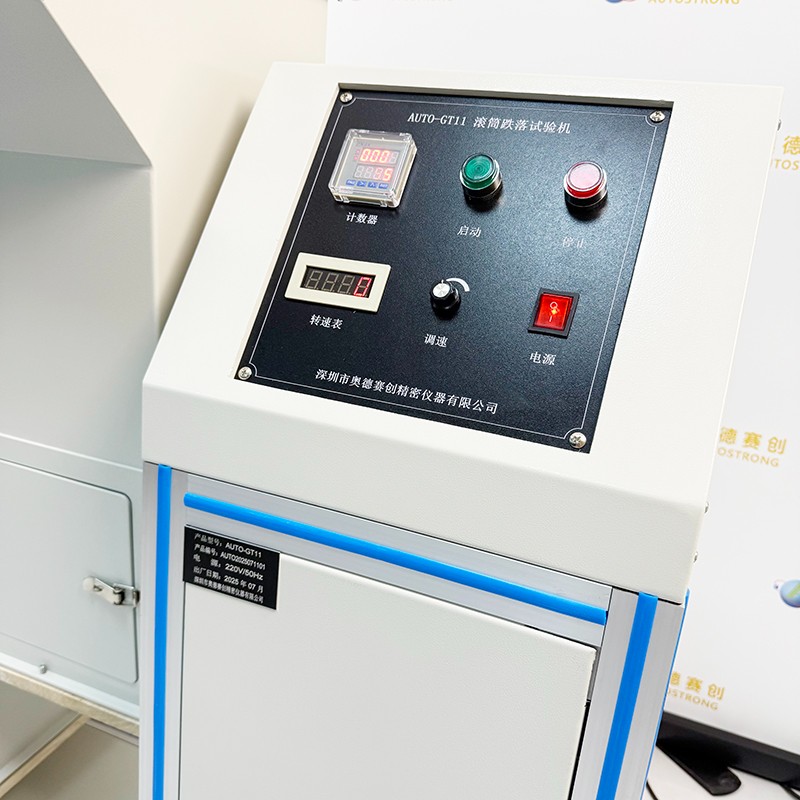

  • 人性化设计:试验次数可预置,具有断电记忆功能,试验速度及行程可调,速度、次数通过LCD显示,方便快捷、直观。
