针焰试验仪该如何操作

发表时间:2019-03-22  |  点击率:226

针焰试验仪适用于电机、电子仪器、电工仪表、电气事务设备、照明、电动工具、低压电器、家用电器、信息技术设备、机床电器、辅件、电气连接件等诸多设备及其组件、部件的研究、质检和生产部门,也适用于工程塑料、绝缘材料和其它可燃材料的行业。


一、针焰试验机性能参数:

1、施燃气体:95% 丁烷气 ( 基准气 )

2、施燃时间:5s,10s,20s,30s,60s,120s -1 +0 s(1s ~ 999.9s 数显可预置 )

3、引燃铺垫层:厚≥10mm 白松木板,覆 12g /m 2 ~ 30g /m 2 标准绢纸,离火焰施加处下 200mm ±
5mm

4、针状燃烧器:不锈钢,内孔 Φ 0.5mm ± 0.1mm ,外径 ≤Φ 0.9mm ,长 ≥ 35mm

5、燃烧器角度:可垂直 ( 调节和测量火焰高度时 ) 和倾斜 45°( 试验时 )

6、试验空间:≥0.1m3 ,背景黑色

7、火焰高度:12mm ±1mm( 可调节 )

8、试验电源:220V 0.5kVA

9、外形尺寸:长 1000mm × 宽 650mm × 高1140mm ,排气孔Φ 115mm ;

10、燃气焰温梯度:100 ±2 ~ 700±3( 室温~ 999) , 23.5s±1.0s(1s ~ 99.99s)

11、温度传感器:K 型Φ0.5mm绝缘式铠装电偶,铠装套耐热 1100

12、持燃时间:1s ~ 999.9s( 数显,可手动暂停保持数显 )

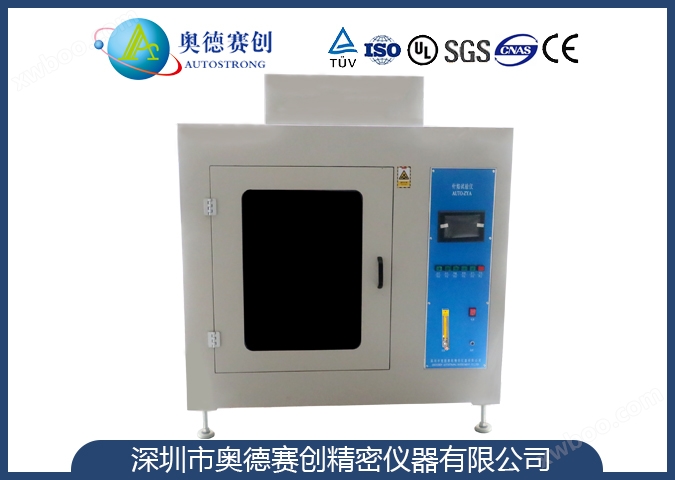

针焰试验仪



二、温度校验操作


1、按标准要求调节测温铜块与燃烧管的距离(铜块底部到针管顶部距离为6±0.5mm);

2、接上电源开关13,接通“测温开关”5,等”温度表”7正常显示当时的环境温度时,(温度表6已在出厂时设定好参数,请不要随意调节);

3、进行下次试验时,必须等温度下降到50以下时,按一下” 测温复位”6再重复上述操作。

4、用试验箱内夹具架上的鳄鱼夹将带铜块的热电偶夹住;

5、记录升温时间,检查合格与否;

6、点着火焰(具体操作见上文第一部分第4点),当温度上升到100时,计时器8开始自动计时,当温度上升到700时,计时器8将自动停止计时并保持(温度从100升到700的试验时间应为23.5±1s);

7、温控表用于测量火焰温度,测量范围为100~1000;



针焰试验仪



三、正常试验操作


设定火焰施加时间9(施焰时间一般设定在30秒),持焰时间10(持焰时间一般设定在30秒),也可根据产品要求另行设定。


试验中观察样品燃烧情况,当采用底部燃烧的时候,针嘴与样品的垂直距离一般要保持为8mm,在30秒的燃烧时间内如果出现烧掉一部分样品的情况下,可以通过样品夹具“上升”1A或“下降”2A来保持针嘴与样品的垂直距离。在整个试验过程中如果出现异常情况应马上按“试验停止”2,火焰施加时间Ta(一般施加时间都是30秒)到后燃烧器会停止供气并自动退回右边,注意观察余燃,及时按“持焰停止”键11,请记录持焰时间Tb(持焰时间一般不超过30秒为合格)等试验数据。


试验箱右边有一个装丁烷气体的小盒,把丁烷气放进卡位里,拧紧底部的螺母,确保没有漏气,接通电源开关13,按“左行”键3A,使燃烧器16行到左端,将样品装上夹具,调整夹具使样品与燃烧器针管置于试验位置(底部燃烧:垂直距离为8mm
;侧面燃烧:水平距离为5mm),然后按“右行”键4A,将燃烧器退到右端垂直位置。置风机开关15在“OFF”位置。


检验火焰合格后,按“试验启动”键1,燃烧器行走左边燃烧位置后正式开始试验。


在测试过程中,可以通过样品夹具“上升”1A或“下降”2A来保持针嘴与样品的垂直距离。


进行温度校验操作,检验火焰是否合格,具体操作步骤见下文第二部分。


按标准要求调节测温铜块与燃烧管的距离(铜块底部到针管顶部距离为6±0.5mm),具体要求见第二部分。


试验结束后,必须将试验箱右边外挂的燃烧气罐取下。


顺时针调节“火焰调节阀”12到最小位置,,按“供气”按钮3接通气源,逆时针慢慢调节“火焰调节阀”12供气,同时用打火机或火柴点火,点燃火焰后调节“火焰调节阀”12,使火焰高度稳定在12±1mm(或其它标准规定高度)。


按“试验停止”键2,试验结束,各元件复位。按风机开关15排除烟气。
