拉伸试验机10KN

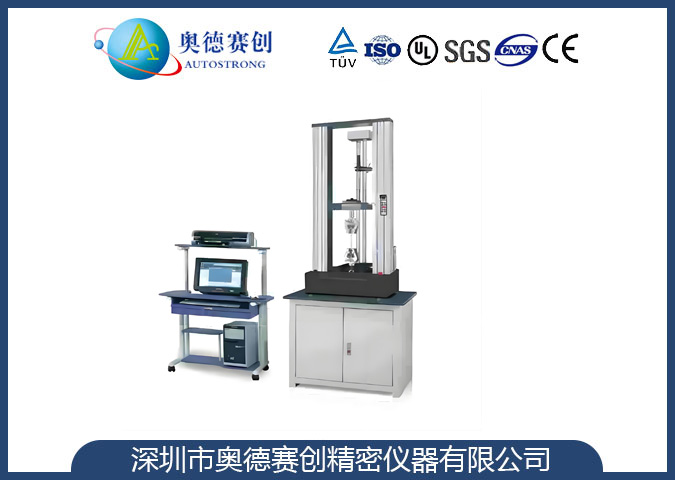

电子万能试验机10KN 简介:



1、设备应用广泛 :
                橡胶拉伸试验、单丝拉伸试验、180 度剥离试验、电子器件拔出试验
2、主机传动
对称式驱动系统，设备传动更加平稳、横梁加载平衡
3、操作安全
电器控制系统内置过载保护系统，试验安全性得以实现
4、试验受力轴线
同心环和定位销充分保证了试验夹具的上下同轴度，使试样wan全以轴向方向受力
5、夹具转接装置
多规格的夹具转接装置，赋予了设备更多试验功能
6、驱动控制
• DSP+MCU 的优化组合，即有 DSP 的快速运算，同时集成了 MCU 对 I/O 控制能力的优
点，其整体性能明显优于单纯的 DSP 或 32 位单片机。
• 正真实现了以硬件为基础的并行采样模式
• 三闭环（应力、应变、位移）控制功能底层实现

主要技术参数
(一)测量参数
1、最大试验力：10KN；
2、准确度等级：0.5 级；
3、试验力测量范围：0.4%～100%F.S（最大负荷）；
4、试验力示值误差：示值的±0.5%以内；
5、试验力分辨率：最高可达 1/300000，全程不分档，且全程分辨率不变；
6、位移示值误差：示值的±0.5%以内；
7、位移分辨率：0.04μm。
8、大变形测量范围：10～800mm；（如配大变形测量装置；标距:10 mm \20 mm \25
mm \50 mm）
9、大变形示值误差：示值的±0.5%以内；（如配大变形测量装置）
10、大变形测量分辨力：0.008mm；（如配大变形测量装置）
（二）控制参数
1、应力控制速率范围：0.005～5%FS/s；
2、应力控制速率精度：
速率＜0.05%FS/s 时，为设定值的±2%以内，
速率≥0.05%FS/s 时，为设定值的±0.5%以内；
3、应变控制速率范围：0.005～5%FS/s；
4、应变控制速率精度：
速率＜0.05%FS/s 时，为设定值的±2%以内，
速率≥0.05%FS/s 时，为设定值的±0.5%以内；
5、位移控制速率范围：0.001～500mm/min
6、位移控制速率精度：
速率＜0.5mm/min 时，为设定值的±1%以内，
速率≥0.5mm/min，为设定值的±0.2%以内；
主机参数
1、试验宽度：___345______mm；
2、试验空间(上,下夹具接头插销中心距离)：___ 850  __mm；
3、主机尺寸：__600×465×1500_______mm；
4、电源：电压__220_______V/50Hz±10%；功率___ 400__W；
5、主机重量：约__100_______kg。

设备配置：
（一）主机部分：
       1、主机试验空间：__下_空间结构
       2、负荷传感器：_10KN__负荷传感器（美国品牌）
       3、伺服电机及伺服器一套（日本品牌）
       4、手动控制器一个
（二）控制器：zhuo越控制器 ZY-2000（安装于机器内部）
（三）测控软件：飞扬试验软件  FY-2000（安装于计算机内）
（四）随机工具 1 套
（五）联想商务电脑一台
（六）佳能打印机一台
（七）随机资料若干：
   1、装箱清单                   2、保修证书
   3、出厂检定合格证书           4、试验机使用说明书
   5、软件使用说明书             6、计算机使用说明书
（八）、设备夹具配置
1、楔形拉伸夹具一套（平钳口0-6）
