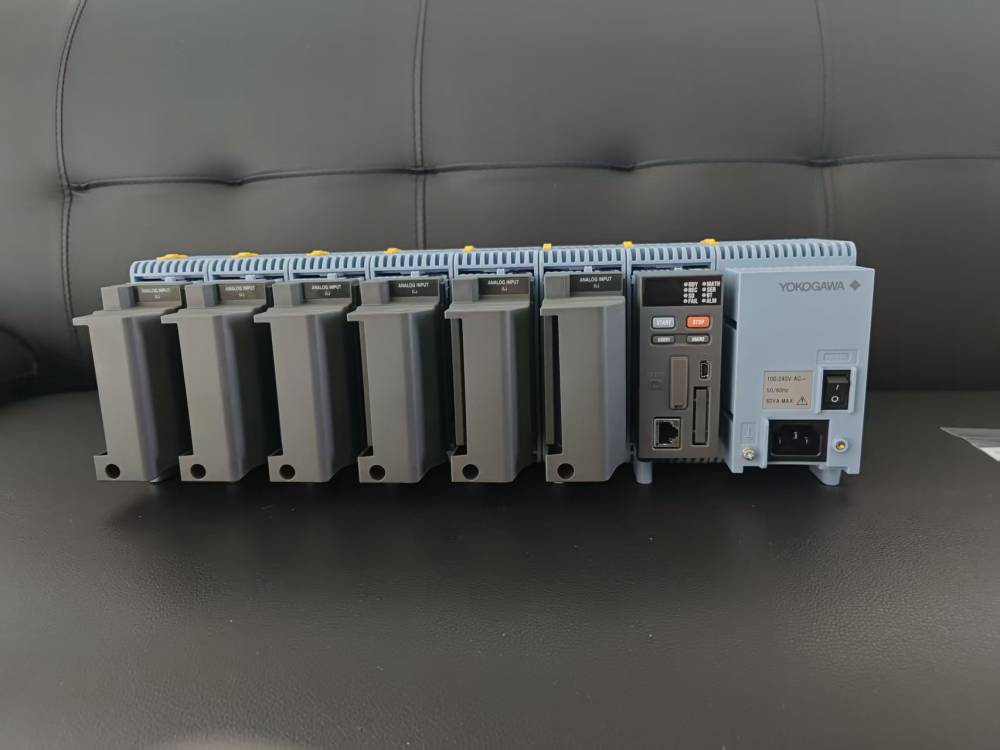

横河 GM10 (60CH) 数据采集系统
横河 GM10 (60CH) 是 SMARTDAC + 系列模块化数据采集系统的一种配置，在扩展模式下每单元可配置60 通道，支持分布式测量，广泛应用于工业测试与实验室环境。
一、核心配置与系统组成
GM10 采用 "插锁式" 模块化架构，由以下核心部件组成：
| 部件 | 型号 | 功能 |
|---|---|---|
| 数据采集模块 | GM10 | 系统核心，负责数据采集与处理 |
| 电源模块 | GM90PS | 为系统提供稳定电源 |
| 模块基座 | GM90MB | 安装各种 I/O 模块的平台 |
| I/O 模块 | GX/GP 系列通用 | 提供模拟输入、数字输入 / 输出等功能 |
60 通道配置：通常由 1 个 GM10 模块 + 多个 I/O 模块组合而成，在扩展模式下每单元可达到 60 通道测量能力 。
二、关键技术参数
| 参数项 | 规格 |
|---|---|
| 测量通道 | 扩展模式下每单元 60 通道，每系统最多可达 420 通道 |
| A/D 转换 | 独立 A/D 转换器，保证测量精度与速度 |
| 采样速度 | 标准 100ms / 通道，可选高速模块 (1ms / 通道) |
| 测量精度 | 电压：±0.01% 量程 +±0.004% 读数 温度 (RTD)：±0.02% 量程 +±0.004% 读数 |
| 通信接口 | 以太网、蓝牙、Wi-Fi (可选)、RS-422/485 (可选) |
| 数据存储 | SD 卡 ( 32GB)，支持二进制和文本格式 |
| 外形尺寸 | GM10：45.1(W)×111(H)×107.1(D)mm |
| 工作温度 | -10°C~55°C |
三、主要功能特点
Web 配置与远程监控：无需安装专用软件，通过浏览器即可完成系统配置和数据查看
移动互联：支持蓝牙连接和移动 APP，方便现场操作与数据浏览
多协议兼容：支持 Modbus、EtherNet/IP、SLMP、OPC-UA 服务器等工业协议
全中文界面：向导式菜单设计，中文说明书，操作简便
数据安全：支持数据加密存储，防止数据丢失或篡改
灵活安装：可 DIN 导轨安装、壁挂安装或作为独立台式设备使用
四、典型应用场景
工业设备测试：如风电设备、光伏逆变器、电机等性能测试与验证
环境监测：温度、湿度、压力等环境参数长期监测
实验室研究：科学实验数据采集与分析
生产过程监控：生产线关键参数实时监测与质量控制
能源管理：电力系统、能源设备能耗监测与分析
